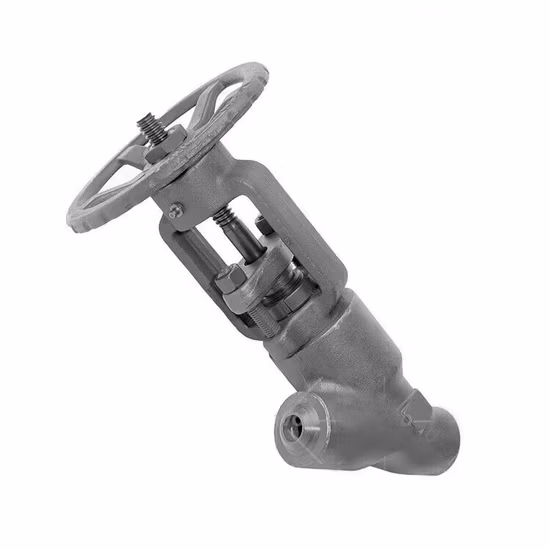

Válvula globo tipo Y motorizada com selo de pressão ANSI (GAJ965)

Informação básica

Modelo Nº.	GAJ965
Tamanho	2"-14"
Pressão	Alta pressão
Pacote de transporte	Caso contraplacado
Especificação	ISO 9001
Marca comercial	GOOLE, OEM
Origem	China (continente)
Código SH	8481804090
Capacidade de produção	5000 PCS/Ano

Descrição do produto

1.Projeto Fabricação de acordo com ASME B16.34 ou E101.
2.Face a face De acordo com B16.10 ou E101.
3. A extremidade da conexão está em conformidade com ASME B16.25 ou requisitos do usuário.
4.Verificação e teste da válvula De acordo com ASME B16.34 ou E101.

Principais peças e materiais.

Corpo	Gorro	claque	Assento	Tronco	Embalagem	Médio	Max.Temp
WCB	WCB	25+Stellite12	25+D507Mo	25Cr2Mo1VA	Grafite expandido	Água. Vapor, Óleo	425
WC6	WC6	25Cr2Mo1VA+Stellite12	25Cr2Mo1VA+Stellite6	25Cr2Mo1VA	Grafite expandido	Água. Vapor, Óleo	540
WC9	WC9	25Cr2Mo1VA+Stellite12	25Cr2Mo1VA+Stellite6	25Cr2Mo1VA	Grafite expandido	Água. Vapor, Óleo	570

Principais Dimensões Externas:

Diâmetro nominal NPS (pol.)	Dimensões principais externas e de conexão (mm)
	d	eu	Lo	H	Fazer	L1	L2
J965Y-1500Lb
3	64	368	140	990	305	410	565
4	84	457	170	990	305	420	654
5	100	533	185	1115	305	420	654
6	126	610	190	1763	457	440	688
8	158	762	262	2026	457	440	688
J965Y-2000Lb
4	80	457	170	990	305	420	654
5	96	533	185	1115	305	420	654
6	118	610	190	1423
